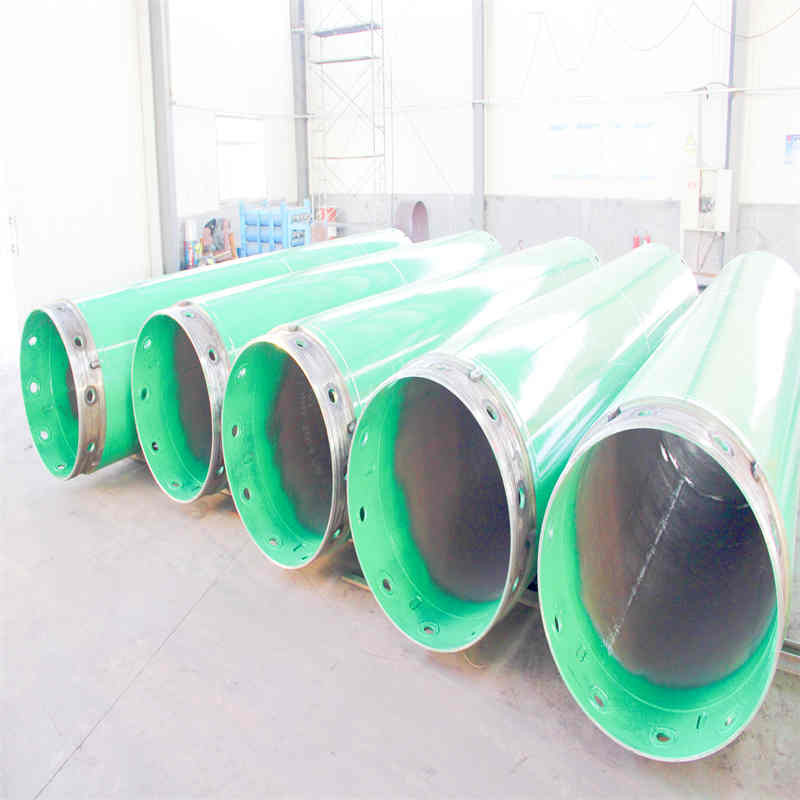

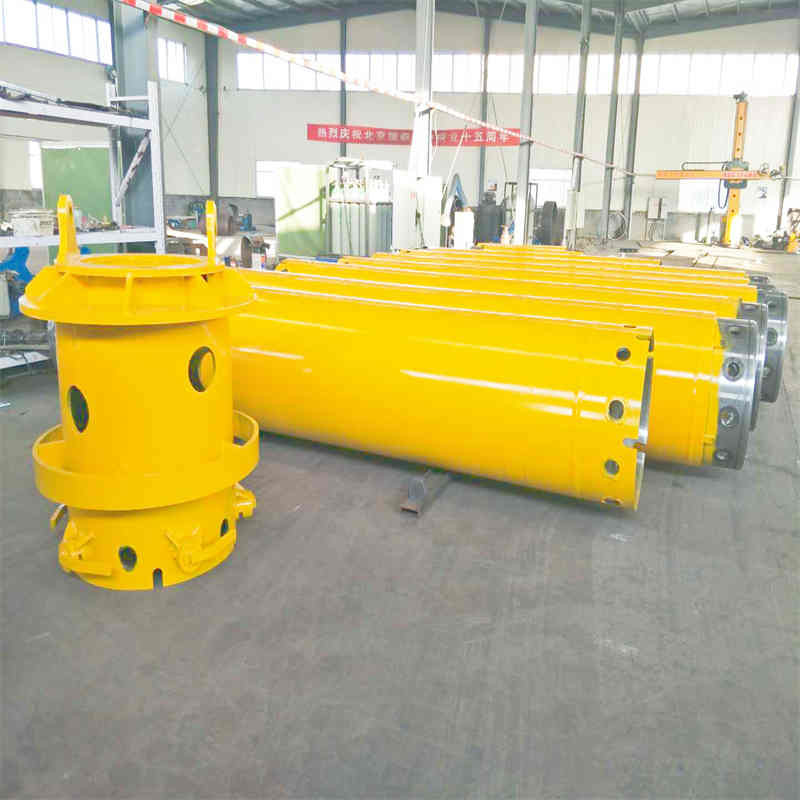

Q355B Einwand-/Doppelwand-Gehäuse OD1100/1180mm OD600/680mm für BG36
Doppelwandige Rotationsschläuche können allgemein verwendet werden, da sie speziell für die Übertragung hoher Rotations- und vertikaler Kräfte ausgelegt sind, die durch die Drehantriebe oder Schwingungen der Anlage erzeugt werden.
Die Verwendung von doppelwandigen Gehäusen sorgt für eine flüssige Bohrstring.
Einwandrotationsrohre können für Anwendungen verwendet werden, bei denen eine Gewichtsreduktion wichtig ist.
Bohrdurchmesser: 620 bis 2500 mm
Wandstärke: 20 bis 60 mm
| - Das ist Dia. | Länge |
Wanddicke NESS-1 |
Wanddicke Neuss-2 |
Gesamtdicke Niederlassungen |
Schraube Anzahl der FTE |
|||||
| D1/D2 | 1m | 2 m | 3 m | 4 m | 5 m | 6m | A1 | A2 | T2 | Schraube |
| (mm) | Gewicht ((kg) Anzahl der Teile | (mm) | (mm) | (mm) | (Nein) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 | 16 |
Wegen Platzbeschränkungen werden nicht alle Produktdetails angezeigt.
