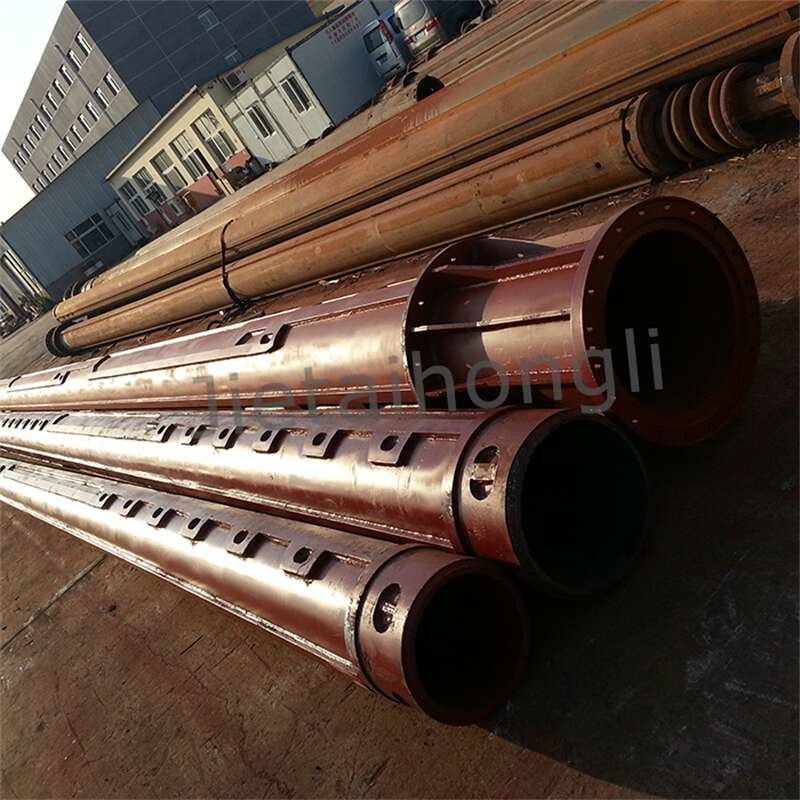

IMT AF180 Vollverriegelung Kelly Bar für Bohrgeräte OEM Verriegelungspfeiler
Anwendungsbereich:Verwendet für Drehstapel-Bohrwerkzeuge, die Bohrungen in Gesteins- oder Bodenlagen durchführen.
Typ:Teleskop-Kelly-Stäbe 3/4/5 Sektionen
Verriegelungstyp:Verriegelung / Reibung
Höchstbohrtiefe :20-50 m
Maximaler Bohrdurchmesser: 1500 mm
Spezifikation
| - Nein. Ich weiß nicht. |
Durchmesser des ersten Abschnitt
|
Abschnitte | Schlüsseldruckart | Länge pro Abschnitt (m) | Bohrtiefe | Drehmoment ((KN.M) | ||
| 1 | ¢ 299 | 3 | Verriegelung | 9 bis 12 | 24 bis 45 | 100 bis 120 | ||
| 2 | ¢ 342 | 3 | 4 | Verriegelung | 9 - 12 | 24 bis 45 | 100 bis 120 | |
| 3 | ¢ 355 | 3 | 4 | Verriegelung | 9 bis 14 | 24 - 56 | 100 bis 120 | |
| 4 | ¢ 368 | 3 | 4 | Verriegelung | 9 bis 14 | 24 - 56 | 150 bis 180 | |
| 5 | ¢ 377 | 3 | 4 | Verriegelung | 9 bis 14 | 24 - 56 | 150 bis 180 | |
| 6 | ¢ 394 | 3 | 4 | Verriegelung | 9 bis 15 | 24 bis 58 | 180 bis 200 | |
| 7 | ¢ 406 | 3 | 4 | Verriegelung | 9 bis 15 | 24 bis 58 | 180 bis 200 | |
| 8 | ¢419 | 3 | 4 | Verriegelung | 9 bis 15 | 24 bis 58 | 200 bis 230 | |
| 9 | ¢440(445) | 3 | 4 | Verriegelung | 9 bis 15 | 24 ¢ 58 | 220 bis 260 | |
| 10 |
¢470 (482) |
3 | 4 | Verriegelung | 9 - 16 | 24 ¢ 60 | 220 bis 260 | |
| 11 | ¢ 508 | 3 | 4 | Verriegelung | 9 18 | 24 ¢ 68 | 260 bis 360 | |
| 12 |
¢530 (540) |
3 | 4 | 5 | Verriegelung | 9 ¢ 20 | 32 ¢ 92 | 320 bis 400 |
| 13 | ¢580 ((575) | 3 | 4 | 5 | Verriegelung | 9 ¢ 20 | 32 ¢ 92 | 360 bis 420 |
| 14 | ¢ 630 | 3 | 4 | 5 | Verriegelung | 9 - 22 | 32 - 102 | 400 bis 500 |
Verpackung
Baustelle
